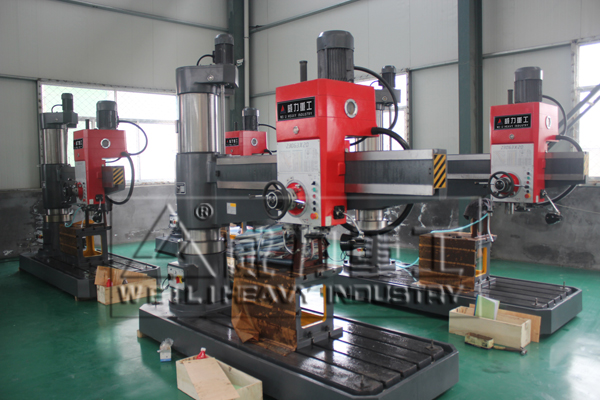

液壓搖臂鉆是搖臂鉆種類里面的一種，是一種孔加工設備，適用于在中、大型零件的鉆孔、擴孔、鉸孔、平面及攻螺紋等工作，在具有工藝裝備的條件下可以進行鏜孔。而且操作方便靈巧，適用范圍大。

液壓搖臂鉆結構

內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。

液壓搖臂鉆主要特點：

1．采用液壓預選變速機構，可節省輔助時間

2．主軸正反轉、停車（制動）、變速、空擋等動作，用一個手柄控制，操縱輕便

3．主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠

4．搖臂上導軌、主軸套筒及內外柱回轉滾道等處均進行淬火處理，可延長使用壽命

5．主軸箱的移動除手動外，還能機動

6．有完善的安全保護裝置和外柱防護及自動潤滑裝置

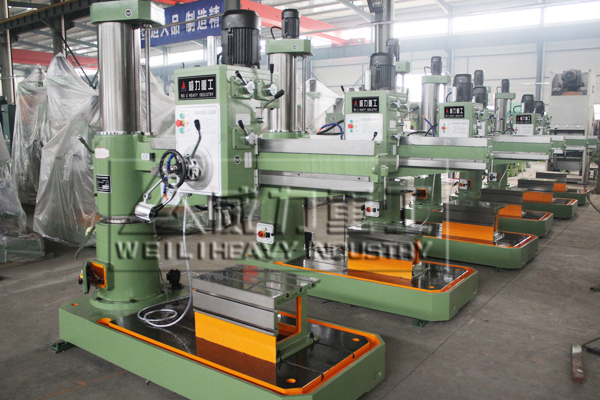

機械搖臂鉆床主要特點：

1，雙速電機

2，單手柄變速

3，聯鎖夾緊

4，機械電氣雙重保險

5，開門斷電，急停按鈕

主要技術參數	Z3050x16	Z3063x20A	Z3080x25A
鉆孔最大直徑	50	63	80
主軸端面至工作臺距離	320-1220	220-1300	350-1570
主軸中心至立柱母線距離	350-1600	430-1900	480-2500
主軸行程	300	400	400
主軸錐孔(莫氏)	5	5	6
主軸轉速范圍(r.p.m)	16	16-1600	16-1600
主軸轉速級數	0.04-3.2	16	16
主軸進給量范圍(r.p.m)	0.04-3.2	0.04-3.2	0.04-3.2
搖臂回轉角度(°)	360	±90	±90
主電機功率(KW)	4	5.5	7.5
升降電機功率(KW)	1.5	1.5	1.5
機床重量	3500	6500	約9500
外形尺寸	2500x1060x2800	3000x1250x3300	3500x1450x3300
